Smart Controller_PosMaster

PosMaster는 철강, 제조 공장 자동화 및 산업현장 설비시스템의 디지털화를 추진해온 포스코DX만의 노하우를 기반으로 탄생되었습니다. 산업현장의 자동화 시스템에서 요구되는 핵심기능(PLC, HMI)을 통합할 수 있는, IPC 기반의 제어시스템(Smart Controller) 입니다.

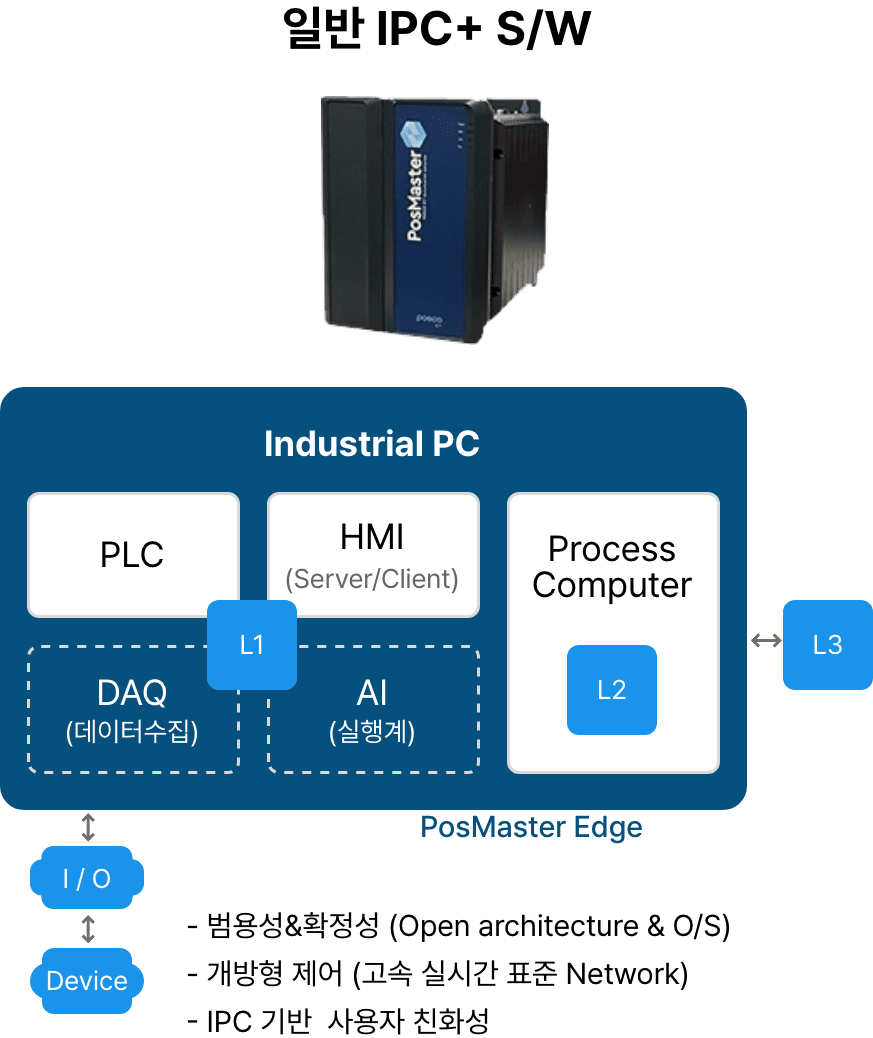

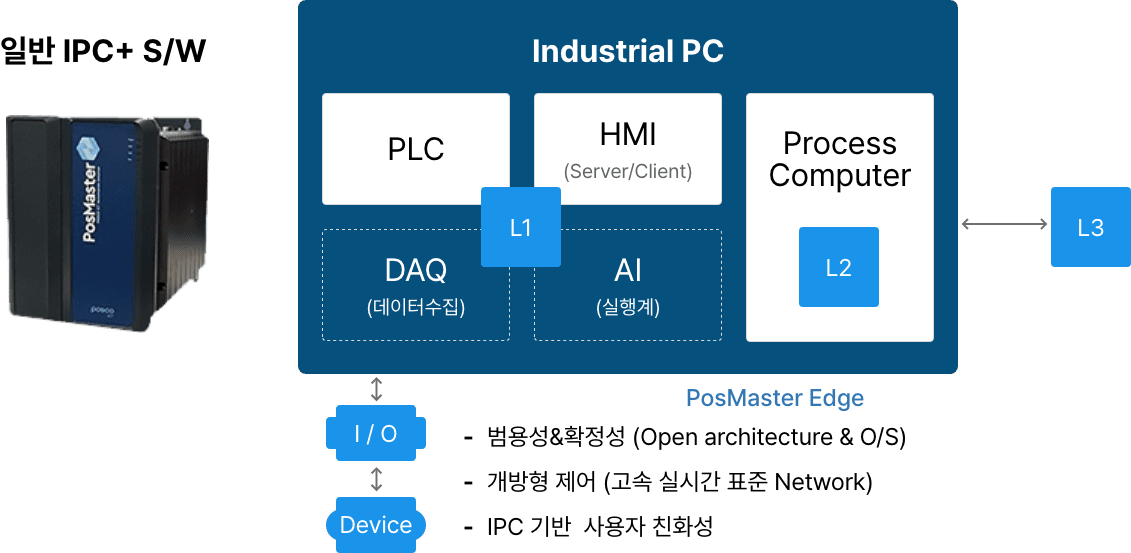

일반 IPC+S/W(다음 내용 참조) 일반 IPC+S/W(다음 내용 참조)

기능

  • PLC

    Programmable Logic Controller

    국제표준에 맞춰 프로그래밍하고, 표준 통신 프로토콜에 따른 I/O 인터페이스를 유연하게 구성

  • HMI

    Human Machine Interface

    다양하게 발생하는 데이터들을 가시화 하여 사용자가 원하는 형태의 HMI 구현

  • P/C

    Process Computer

    공장자동화 Level1의 PLC/HMI 및 Level3의 MES와 데이터 송수신하며, 공정제어, 수식모델 수행

  • AI

    Artificial Intelligence

    PosFrame 또는 On-Premise 학습계에서 학습된 AI/빅데이터 모델을 PLC에서 연동하여 실행

  • DAQ

    Data Acquisition

    다양한 프로토콜을 통해 수집한 데이터를 PosFrame 또는 분석서버로 전송

구성

PosMaster는 PosMaster-PLC와 PosMaster-HMI로 구성되며, 동일한 플랫폼에 Modular 구조로 구현합니다. PosMaster의 PLC와 HMI는 고속으로 대용량의 I/O 데이터를 처리하며, 이중화에 의한 안정적인 시스템 운영을 지원합니다.

생산, 제어시스템 계층 구조
유량계/압력계/레벨계 등 설비에서 측정된 데이터는 PLC와 MES를 거쳐 ERP/SCM 시스템으로 전달되며, 데이터 처리를 통해 역방향으로 설비를 제어하게 됩니다.
PosMaster 제어시스템
포스마스터는 유량계/압력계/레벨계 등 설비에서 측정된 데이터를 수집하여 MES/ERP 시스템으로 연결하고, 포스프레임으로부터 조업데이터를 받아 설비를 제어하게 됩니다.
PosMaster-PLC

Multi-core CPU를 탑재한 고성능의 IPC 사용으로 자동화에 필요한 다양한 기능과 Edge 컴퓨팅 지원이 가능합니다.
또, 국제산업표준(IEC61131-3)에 준거하여 기존 PLC와 동일한 언어 사용이 가능합니다.

포스마스터는 HMI 서버와 인터페이스를 지원하며, 국제산업표준에 준거하여 다양한 필드버스통신을 지원합니다. 또한 절체시간 100ms 이내의 PLC 이중화를 구현하여 안정적인 운영이 가능합니다.
주요특징
  1. HMI서버, L2 와 인터페이스 지원
  2. Remote I/O와 다양한 필드버스통신 지원
  3. PLC 이중화 시스템 구현 (최대 절체시간 100ms 이내)
PosMaster-HMI

검증된 오픈 소스 기반으로 개발하였으며, 편리한 화면 작성, API 기반 기능 통합, 데이터 수집, Trend Alarm 기능을 구현하여 기존 고가의 외국 HMI 개발 Tool을 대체할 수 있습니다.

  • HMI 제작 도구 제공
    • 재사용이 가능한 다양한 형태의 위젯
    • 다양한 조건 설정이 가능한 알람 화면
    • 조업분석용 Historical Trend 화면
  • 수집, 저장, 표시 기능 제공
    • 정확한 시계열 대용량 데이터 수집, 저장
    • 다양한 장치의 Interface 보유
  • Reporting
    • HMI 서버 및 네트워크 기능
    • 일보/주보/월보 Reporting 기능 (Template 제공)

특징

  • 최적의 Smart Factory 환경 구현

    IPC 기반의 고속 Data 처리 환경을 제공해 Smart Factory 활용성을 높이며, 기존 PLC가 구현하지 못했던 여러가지 분석 Package 및 Model 등을 통합 운영할 수 있습니다. 또한 loT,AI,Digital Twin 등 Smart Fac- tory 구현에 필요한 신기술 연동이 용이한 구조를 구현해 드립니다.

  • 효율적인
    비용절감 효과

    오픈소스 기반의 SW 중심 제품으로, 어떤 H/W에도 탑재 가능한 유연성을 지니고 있습니다. 하나의 CPU 에 여러 개(최대 4개)의 제어기 통합구성으로 별도의 H/W 구매 비용 절감이 가능합니다.

  • 풍부한 레퍼런스 기반
    특화된 서비스 제공

    철강 공정제어 엔지니어링의 풍부한 경험을 기반으로 특화된 Library를 제공하고, 엔지니어링 기간을 단축해 드립니다. 또한 특정 Maker에 종속되지 않는 Remote I/O와 다양한 필드통신을 제공하여 범용성을 확보해 드립니다.

  • 안정적인 O&M
    서비스 제공

    리눅스 OS로 Windows형태의 바이러스에 잘 감염되지 않아 보안성이 우수합니다. 프로그램 수정시에는 자체 Simulation, Trend, Visualization 기능을 활용하여 사전 검증이 용이합니다.

PosMaster 제어시스템 구성 사례

독립형
포스마스터 독립형은 L1/L2 네트워크를 통해 HMI 클라이언트와 연결되며 이중화를 유지합니다.
Edge형
포스마스터 엣지형은 PLC/HMI/DAQ 기능을 통합하고 있으며, MES/ERP 및 포스프레임과 연계로 데이터를 주고받습니다.
